Как выбрать осушитель

Здесь рассматривается выбор конкретной модели осушителя, т.е. когда вы определились с выбором точки росы или с количеством воды на выходе из осушителя. Если ещё нет, то вам сюда...
Например требуемая температура точки росы равна +

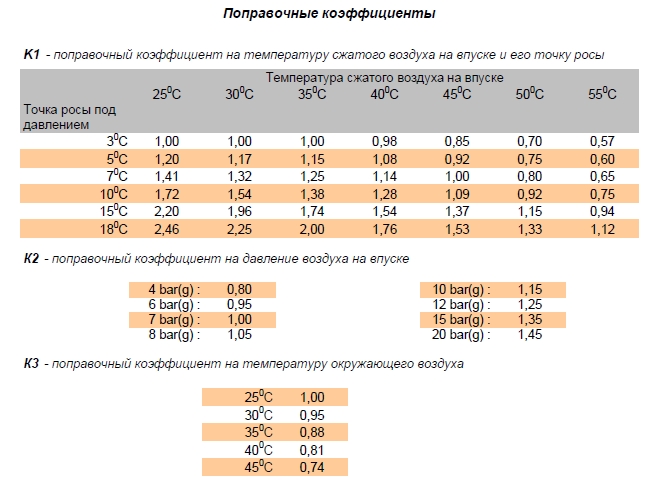

5°С, наиболее подходящим выбором будет холодильный осушитель. При выборе размера холодильного осушителя нужно учитывать множество факторов, корректируя производительность осушителя в зависимости от поправочных коэффициентов. Эти поправочные коэффициенты являются уникальными для каждой модели холодильного осушителя. Ниже приведены корректирующие коэффициенты, используемые одним из производителей холодильных осушителей и указанные в перечне технических данных. Всего используются три поправочных коэффициента:


1. Температура на входе холодильного осушителя и точка росы под давлением
Так как температура сжатого воздуха на выходе выбранного компрессора на 10°С превышает температуру окружающего воздуха, температура на входе холодильного осушителя будет не более 30 + 10 = 40°С. Кроме того, желаемая точка росы +3°С.

Из листка технических данных получаем поправочный коэффициент 0,98.
2. Рабочее давление
Фактическое рабочее давление в центральной магистрали компрессора равняется примерно 7,0 бар, что соответствует поправочному коэффициенту 1,0.
3. Температура окружающего воздуха
При максимальной температуре окружающего воздуха 30°С значение поправочного коэффициента равно 0,95.
Соответственно, холодильный осушитель должен обрабатывать полный объем производимого компрессором сжатого воздуха, умноженный на вышеуказанный поправочный коэффициент: 450 х 0,98 х 1,0 х 0,95 = 419 л/с.


Значит необходимо выбрать осушитель большей производительности и перерасчитать его для ваших условий используя поправочные коэффициенты производителя осушителя.
