Температура сжатого воздуха, выходящего из компрессора, чаще всего бывает в пределах +70-200°С.
Для понижения этой температуры используется концевой охладитель, который также способствует уменьшению содержания воды и часто включается в компрессорную установку в качестве стандартного оборудования. Концевой охладитель обязательно устанавливается непосредственно после компрессора. Он является теплообменником, охлаждающим горячий воздух и отделяющим, насколько возможно быстро, сконденсировавшуюся влагу, которая в противном случае попала бы в систему. Концевой охладитель может иметь либо воздушное, либо водянное охлаждение и обычно оснащается влагоотделителем с автоматическим сливом конденсата.

Предлагаем к поставке следующие концевые доохладители:
Серия AT воздушного охлаждения (каталог)
Серия TD воздушного охлаждения
Серия HD водянного охлаждения

Концевые доохладители серии AT

Концевой доохладитель серии AT - это доохладитель воздушного охлаждения (теплообменник типа "воздух-воздух"). С помощью доохладителя вы обеспечите бесперебойную защиту вашей воздушной системы от воды и получите на выходе воздух, пригодный для большинства осушителей.
Преимущества:

• Низкое падение давления воздуха
• Высокая эффективность охлаждения
• Антикоррозионные материалы
• Малогабаритные, простые в монтаже и обслуживании
• Низкий уровень шума и вибрации

Технические характеристики

Модель доохл.	Давление макс.,бар	Производительность, м3/мин	Электропитание, В/ф/Гц	Диаметр присоединения, дюйм	Габариты, мм (ДхШхВ)	Вес, кг
AT-A10G2	20	2.2	220В/1 фаза/50Гц	3/4	490х270х545	23
AT-A20G2		3.3		1	578х300х582	25
AT-A30G2		5.2		1 1/2	738х300х692	35
AT-A50G2		8		2	1070х350х765	69
AT-A75G2		12.7	380В/3 фазы/50Гц	2 1/2	1270х400х840	103
AT-A100G2		17.5		3	1450х400х990	128
AT-A150G2		21.5		3	1750х540х1235	228
AT-A200G2		31		4	1750х540х1235	248
AT-A300G2		47.5		4	1830х540х1385	273
AT-A400G2		62		5	1390х550х1490	323
AT-A500G2		77		6	1650х760х2440	378
AT-A600G2		95		6	1380х800х2440	393
AT-A700G2		105		6	1500х800х2440	425
AT-A800G2		120		6	1660х800х2440	470

Концевые доохладители серии TD

Концевой доохладитель серии TD - это доохладитель воздушного охлаждения (теплообменник типа "воздух-воздух"). С помощью доохладителя серии TD вы обеспечите бесперебойную защиту вашей воздушной системы от воды и получите на выходе воздух, пригодный для большинства осушителей.
Преимущества:

• Низкое падение давления воздуха
• Высокая эффективность охлаждения
• Антикоррозионные материалы
• Малогабаритные, простые в монтаже и обслуживании
• Поставляются в комплекте с влагоотделителем и монтажными деталями

Стандартная комплектация включает:

• Алюминиевый блочный теплообменник
• Защитный кожух
• Вентилятор с электроприводом
• Прочная рама-основание, не требующая специального фундамента
• Коллектор с ручной системой дренажа (для модели TD 8)

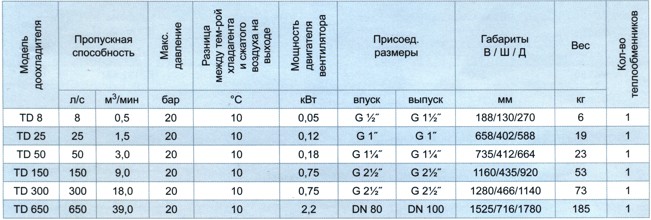

Технические характеристики

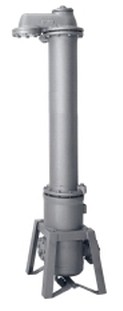

Концевые доохладители серии HD

Водяные концевые охладители серии HD разработаны для сочетания высокого уровня охлаждения с экономичным потреблением воды. Они обеспечивают высокую степень охлаждения воздуха при экономичном расходе охлаждающей воды. Максимальная температура сжатого воздуха на входе в доохладитель +220°С, максимальная температура на выходе из доохладителя 60°С.

Преимущества:

• Низкий уровень падения давления воздуха (< 0,19 бар)
• Высокая эффективность охлаждения
• Теплообменник из нержавеющей стали
• Компактность
• Простота монтажа и эксплуатации
• Поставляется в комплекте с влагоотделителем и монтажными деталями

Стандартная комплектация включает:

• Наружний кожух
• Водяной контур
• Трубчатый теплообменник (сердечник)
• Циклон
• Влагоотделитель
• Прочная рама-основание, не требующая специального фундамента

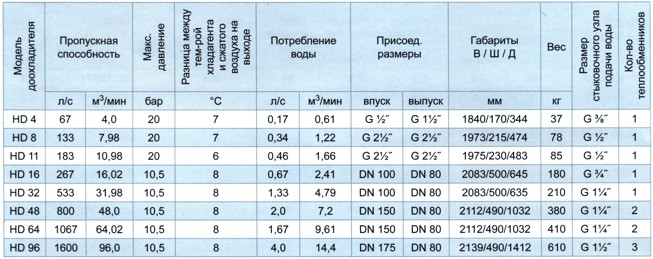

Технические характеристики
