Система TA FM

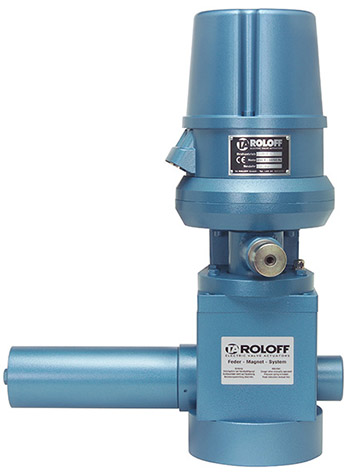

Электропривод с возвратной пружиной (срабатывает при аварии) для дисковых поворотных затворов и шаровых кранов
Преимущества:

• переход в исходное положение при аварийном отключении электропитания
• время срабатывания < 1 сек (система торможения в качестве опции)
• срабатывание при любом положении арматуры
• вспомогательное напряжение не требуется
• запатентованная и надежная система

Система TA FM, как правило, используется в тех случаях, когда при отключении электропитания арматура должна автоматически переходить в заданное безопасное положение (крайнее положение "закрыто" или "открыто"). Для этого в системе FM используется стальная пружина, срабатывающая после разъединения электропривода и арматуры электромагнитной муфтой. Время срабатывания в отказоустойчивом режиме при любом положении арматуры крайне мало - во всех исполнениях системы оно составляет менее секунды.

Система TA FM Ex взрывозащищенное исполнение
Электропривод с возвратной пружиной (срабатывает при аварии) для взрывоопасных зон
Директива ЕС сертификат ATEX: Ex II 2G EEx m II T3
Преимущества:

• можно использовать в зонах 1 и 2 категория оборудования 2G и 3G
• герметизация компаундом "m"
• для окружающей среды с низкой и высокой температурой воспламенения

В нефтехимических установках существуют зоны, в которых могут возникать взрывоопасные атмосферы.
Система TA FM специально модифицирована для использования в таких зонах. Благодаря прочному на пробой герметичному корпусу электрические компоненты системы TA FM не могут стать источниками возгорания окружающей среды. Даже в случае блокировки или разрушения электропривода при аварии электропривод а вместе с ним и арматура приводится в безопасное положение, так как для этого используются закрывающая пружина и зубчатая рейка, не зависящие от электропривода.

Принцип работы системы TA FM

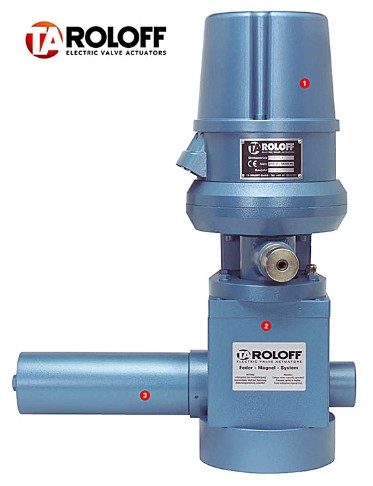

Система TA FM представляет собой комбинацию
электропривода 1 ,
автоматической муфты 2
и возвратной пружины 3,
которая при необходимости в кратчайшее время приводит арматуру в безопасное положение при отсутствии напряжения.
В обычном режиме арматура открывается и закрывается электроприводом 1 в течение времени, предусмотренного для этого режима. В аварийном режиме (например, при отключении питания) автоматическая муфта 2 разъединяет привод и арматуру, которая приводится в безопасное положение возвратной пружиной 3.

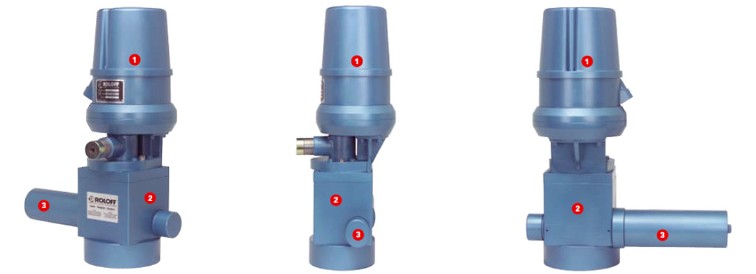

Схема работы системы TA FM, настроенной на закрытие (закрытие при аварии):
1. Электропривод TA 1 открывает арматуру, одновременно нагружается возвратная пружина 3.
2. В крайнем положении "открыто" привод TA 1 отключается электрически.
3. При отключении электропитания привод 1 и арматура разъединяются автоматической муфтой 2.
4. Возвратная пружина 3 закрывает арматуру.
5. При восстановлении питания привод TA 1 автоматически переходит в положение "закрыто" при
наличии соответствующего сигнала.
6. Автоматическая муфта 2 входит в зацепление в положении "закрыто".
7. Система готова к работе и может достичь положения "открыто" в нормальном режиме.

Система аварийного закрытия TA E71

• компактное исполнение
• подходит для всех типов арматуры
• простота техобслуживания

Система аварийного управления E71 представляет собой альтернативу системе FM, если требуются меньшие монтажные размеры, а обычного времени перемещения достаточно для аварийного режима. Система аварийного управления E71 обеспечивает переход электропривода в безопасное положение при отключении электропитания. В качестве источника тока мы используем высококачественные аккумуляторы. Проспект направляется по запросу.
