В атмосферном воздухе всегда есть некоторое количество водяного пара, большее — при высоких температурах и меньшее — при низких температурах. При сжатии воздуха концентрация воды растет. Например, компрессор с рабочим давлением 7 бар и производительностью 200 л/с, который всасывает воздух с температурой 20°С и относительной влажностью 80%, выдаст за восьмичасовой рабочий день в линию сжатого воздуха 80 л воды. Для того чтобы охарактеризовать содержание воды в сжатом воздухе, используется термин «точка росы под давлением» (ТРД). Это температура, при которой водяной пар преобразуется в воду при текущем рабочем давлении. Низкое значение ТРД указывает на малое количество водяного пара в сжатом воздухе. Важно помнить, что точку росы атмосферного воздуха нельзя путать с ТРД при сравнении различных осушителей. Например, ТРД, равная +2°С при 7 бар, эквивалентна минус 23°С при атмосферном давлении. Использование фильтра для удаления влаги (ниже точки росы) ничего не даст, так как дальнейшее охлаждение означает продолжение осаждения конденсационной воды. Основной тип осушительного оборудования можно выбирать, ориентируясь на температуру точки росы под давлением. С точки зрения затрат более низкая точка росы потребует более высоких капитальных и эксплуатационных расходов на осушение воздуха. В принципе существует четыре способа удаления влаги из сжатого воздуха: охлаждение, чрезмерное сжатие, абсорбция и адсорбция, но в основном используются охлаждение и адсорбция.

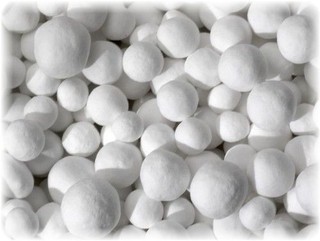

Принцип работы адсорбционных осушителей основан на "впитывании" влаги порами адсорбента. После чего необходимо удалить воду из пор или регенерировать материал адсорбента, например сухим воздухом или теплом. Поэтому адсорбционные осушители бывают двух типов: холодной и горячей регенерации. Осушители холодной регенерации наилучшим образом подходят для компрессоров с небольшой производительностью. Процесс регенерации происходит с помощью сжатого воздуха и требует примерно 15-20% номинальной производительности осушителя при рабочем давлении 7 бар (изб.) и ТРД минус 20°С. Более низкая ТРД потребует большей утечки воздушного потока. При горячем регенеративном адсорбционном осушении влагопоглотитель регенерируется посредством электрического нагрева или нагрева от компрессора, что делает процесс более экономичным, чем холодная регенерация.

Предлагаем к поставке адсорбционные осушители следущего модельного ряда:

Адсорбционный осушитель воздуха (без нагревателя) - Серия KAH

• С точкой росы свыше минус 40°C (4 сезона)
• Достаточное расстояние между узлами для легкого техобслуживания

Технические характеристики осушителей серии F

Адсорбционный осушитель воздуха (без нагревателя) - Серия HL

• Теплообменник из нержавеющей стали с антикоррозионным покрытием (HL~35)
• Настенный тип установки - экономия места (HL~35)
• Уменьшение утечек и подсосов воздуха. Оптимальная адсорбция в течение всего срока службы (HL~35)
• Минимизация случаев пападания воды за счет осушения восходящего потока
• Срок службы запорного клапана - более 500 000 циклов (для моделей выше HL)
• Простота конструкции для легкого техобслуживания

Технические характеристики осушителей серии F

Адсорбционный осушитель воздуха (с нагревателем) - Серия KAE

• При точке росы минус 70°C с минимизацией перегрева нагревателя
• Управление точкой росы (дополнительно):
• Время осушения может быть увеличено в зависимости от нагрузки

Технические характеристики осушителей серии KAE
