В атмосферном воздухе всегда есть некоторое количество водяного пара, большее — при высоких температурах и меньшее — при низких температурах. При сжатии воздуха концентрация воды растет. Например, компрессор с рабочим давлением 7 бар и производительностью 200 л/с, который всасывает воздух с температурой 20°С и относительной влажностью 80%, выдаст за восьмичасовой рабочий день в линию сжатого воздуха 80 л воды. Для того чтобы охарактеризовать содержание воды в сжатом воздухе, используется термин «точка росы под давлением» (ТРД). Это температура, при которой водяной пар преобразуется в воду при текущем рабочем давлении. Низкое значение ТРД указывает на малое количество водяного пара в сжатом воздухе. Важно помнить, что точку росы атмосферного воздуха нельзя путать с ТРД при сравнении различных осушителей. Например, ТРД, равная +2°С при 7 бар, эквивалентна -23°С при атмосферном давлении. Использование фильтра для удаления влаги (ниже точки росы) ничего не даст, так как дальнейшее охлаждение означает продолжение осаждения конденсационной воды. Основной тип осушительного оборудования можно выбирать, ориентируясь на температуру точки росы под давлением. С точки зрения затрат более низкая точка росы потребует более высоких капитальных и эксплуатационных расходов на осушение воздуха.

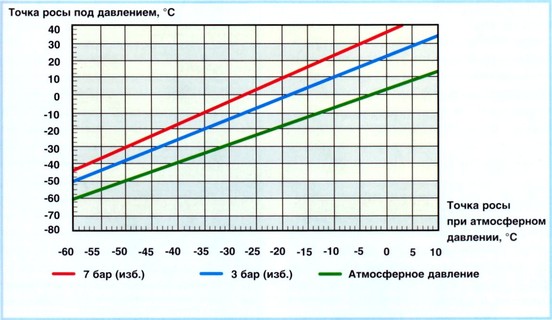

Соотношение между точкой росы и давлением сжатого воздуха:

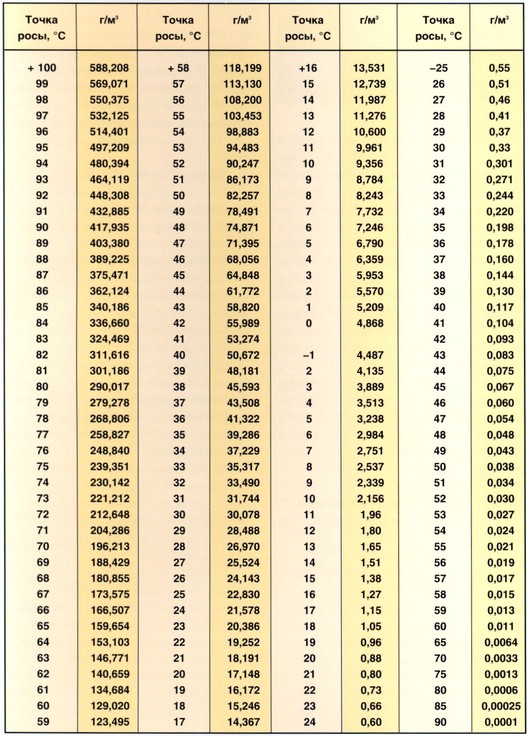

Содержание воды в воздухе при различных точках росы:
